用 途:

  DI地址編碼模塊是外置式(也可內置)通用型地址編碼模塊，它可以用于膠帶機各種保護開關及其它需要把開關狀態與上位主機通訊的設備的地址編碼，PLC與帶有地址編碼功能的輸送機保護裝置一起共同組成通訊控制系統。PLC可顯示故障位置，種類信息。具有：

  自檢功能：顯示故障元件的名稱地址碼

  記憶功能：允許系統中多個元件，同時動作或發生故障

  通訊與各傳感器相互獨立的功能：一旦通訊發生故障時，通過備份觸點，各傳感器工作部分仍然正常進行，互不干擾，即通訊系統與各傳感器接點使用各自獨立。

  通訊功能：RS485總線通信是目前成熟的技術，帶有通信功能的膠帶機保護裝置通信

功能的應用方式：

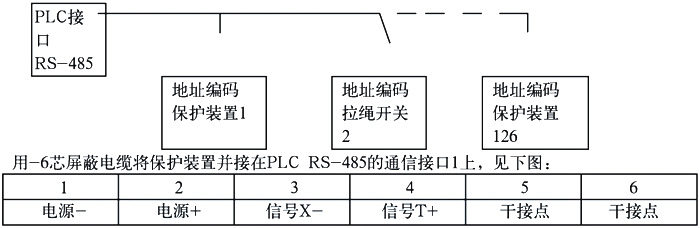

RS--485總線系統框圖：

地址編碼裝置以主從方式在PLC的RS48 5通信接[j與保護裝置進行通信，PLC為主機，各保護裝置皆為從機，PLC逐個呼叫總線上每個從機，將其地址碼及運行狀態信息傳回PLC。提供帶式輸送機的運行狀態、故障種類 故障等級、故障地址等信息。保護裝置還給用戶提供1組干接點開關信號：一組常開)或一組(常閉)用于獨立控制系統。傳感器的本機地址可現場設置（8位撥碼開關）。

一、規格及參數：

尺寸:50*20mm

輸出：RS485

工作電壓：DC 8～24V

協議：modbus RTU mode

工作電流；16mA

格式：N81

輸入：開關量

波特率：48000／9600

二、安裝說明：

直流電接口： 正極接紅1，負極接黑4

RS485總線接口：通訊總線A接紅2，通訊總線B接黑3

開關量輸入接口：常開開關量接紅6和黑5，黑5為公共端

三、指示燈:

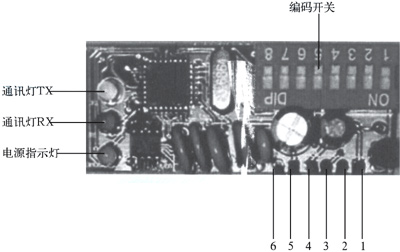

電源指示燈：當輸入電源電壓在DC8~24V之內POWER燈常亮，當超出DC8-24V時爍

通訊燈RX： 當通訊燈RX閃爍時表示接收數據

通訊燈TX： 當通訊燈TX閃爍時表示發送數據

四、編碼開關:

波特率編碼：波特率編碼設置編碼開關的第8位，當撥到ON位置時，波特率為9600

OF位置為4800，當此碼位變更時，需斷電復位才生效

地址編碼：編碼開關按“7654321”順序排列設置二進制地址

例如：要設置本DI模塊的地址為13：對應的位二進制數為：0001101，編碼開關對應順序

是1，3，4位撥到·ON”，2，5，6，7位不動

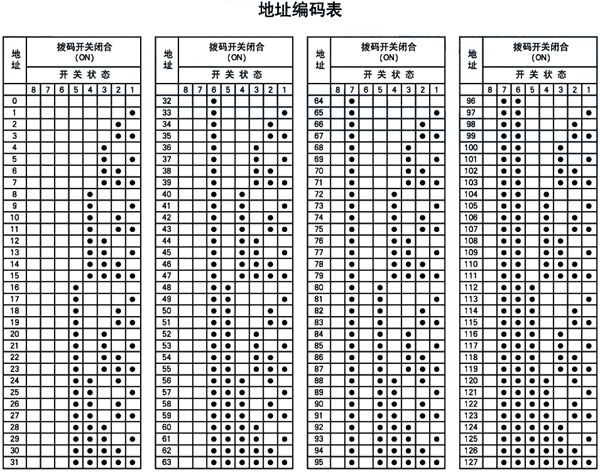

附：地址編碼表:

五、通訊說明:

主機發送命令：[設備地址][命令號031][起始寄存器地址高8位][低8位][讀取的寄存器數高8位][低8位

][CRC校驗的低8位][CRC校驗的高8位]

例：[01][03][00][00][00][01][84][0A]

從機響應：[設備地址][命令號03][返回的字節個數][數據1][數據2][CRC校驗的低8位][CRC校驗的高8

位]

當輸入開關量為開時返回

[01][03][02][00][00][B8][44]

當輸入開關量為閉合時返回

[01][03][02][00][01][79][84]

[數據2]反應出常開開關的當前狀態
