JYB/GDZL-Z-C感知式檢測縱向撕裂保護裝置

一、用途：

JYB/GDZL-Z-C系列縱向撕裂保護裝置，適用于各種規格型號膠帶機膠帶的縱向撕裂保護。B型系列感知器安裝在膠帶下面，在膠帶被異物劃漏、破損情況下告警，膠帶縱向撕裂是屬于惡性事故，此事故發生給財產帶來嚴重?fù)p失，為滿足用戶對膠帶機撕裂保護裝置的需要，無錫廣通電子研制了JYB/GDZL-Z-C系列縱向撕裂保護裝置。

二、工作原理：

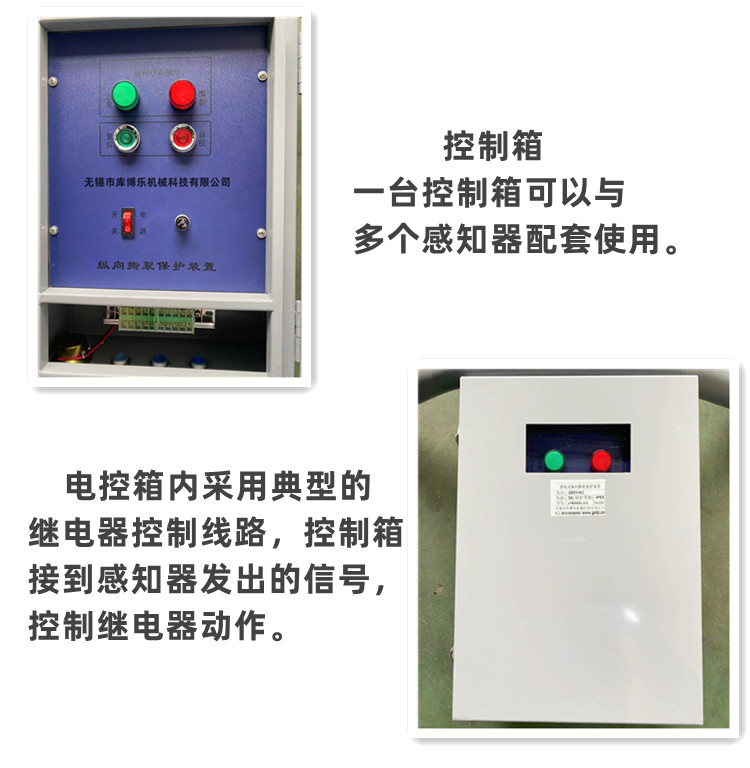

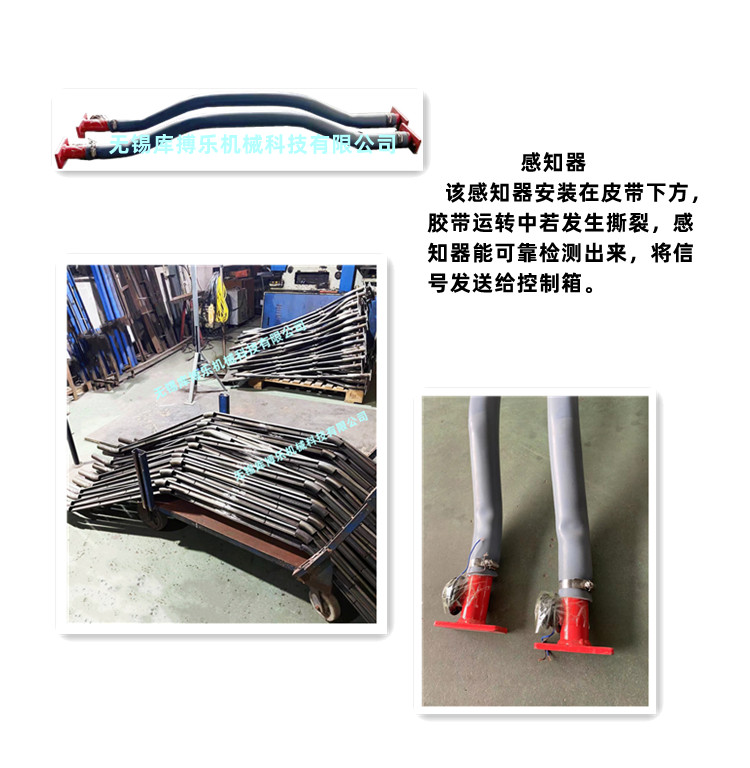

JYB/GDZL-Z-C系列縱向撕裂保護裝置由感知器和控制箱兩部分組成。感知器是縱向撕裂保護裝置的檢測元件，當運轉中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量信號，電控箱內采用典型的繼電器控制線路，控制箱接到感知器發出的信號，控制繼電器動作，輸出開關量信號給控制室實現告警；自動停機。同時面板告警指示燈亮，控制電路自鎖。故障排除后，按動面板復位按鈕，保護裝置恢復。同時面板上裝有自校按鈕，當按下此按鈕時，模擬現場撕裂故障，方便控制系統的檢測和調試工作。

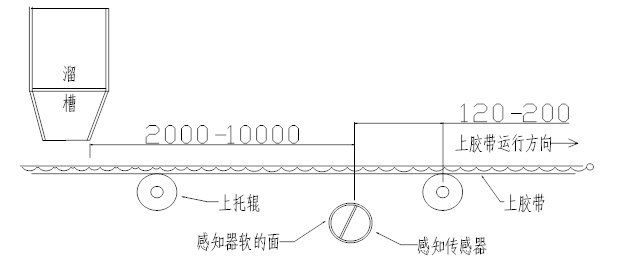

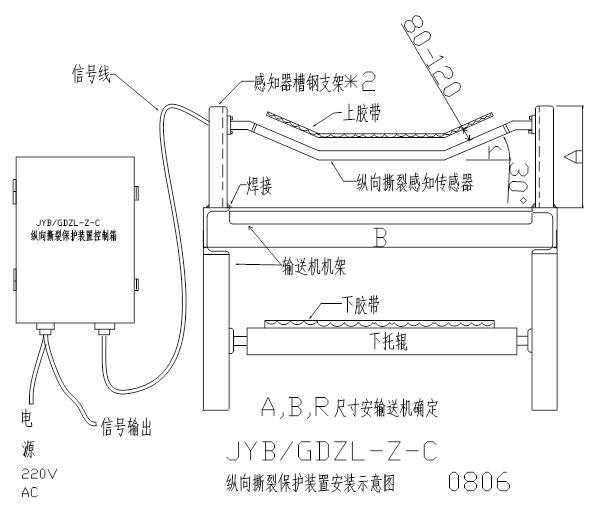

JYB/GDZL-Z-C型縱向撕裂保護裝置安裝簡圖

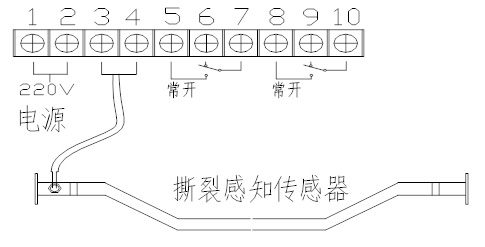

電控箱接線圖：
