一、概述：

LLJ型料流檢測器，是膠帶運輸機運送物料時作為檢測物料瞬時狀態的一種檢測裝置，也可以與灑水裝置配套使用，實現有料時的自動灑水功能。

二、主要技術指標：

觸點數量               常開2個

觸點容量               AC480V    5A

動作角度               0 ~ 90°

觸板（高分子耐磨板）   初始位置垂直膠帶面，雙向動作

結構形式               單臂立式結構

復位方式               自動復位

使用環境               -20 ~ +70℃

絕緣電壓               AC2500V   試驗1分鐘

三、工作原理：

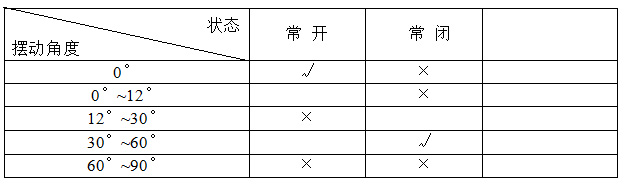

LLJ型料流檢測器采用微動開關，靜止狀態時有常開接點二個，用戶可根據需要進行安裝，不同的角度有不同的觸點輸出。這樣在控制室內就可觀察到現場物料輸送情況，其工作原理見簡圖：當膠帶機正常運行，膠帶上無物料時，本檢測器觸板處于靜止垂直于水平膠帶面，此時第一組開關為常開狀態。膠帶上有物料時，觸板被物料推動而發生偏轉（包括正向、逆向運行）其工作狀態見表：

四、安裝：

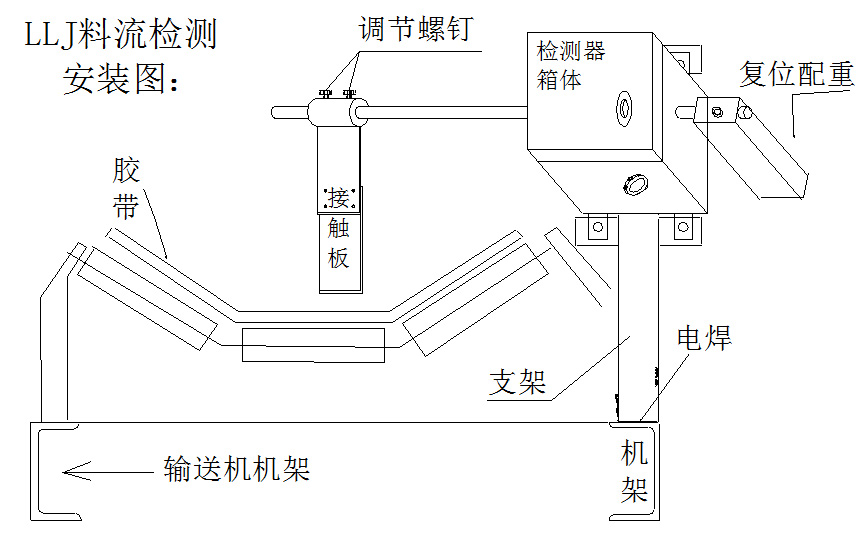

LLJ型料流檢測器的安裝見圖：

首先將檢測器用M10×30的螺栓和安裝支架（槽鋼）固定，根據現場實際情況，確定檢測器的安裝高度并使觸板與膠帶面垂直，這樣即可把安裝支架固定在機器上（可焊接也可用螺栓固定）。

五、接線：

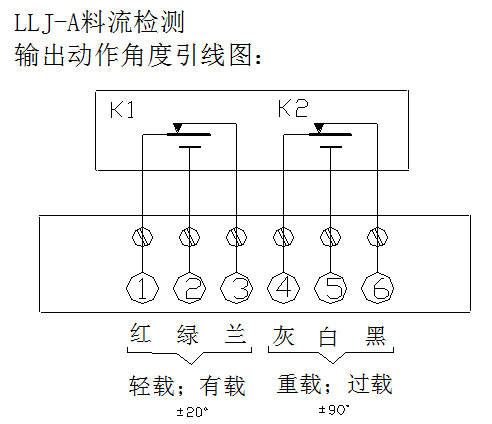

用戶將電纜通過金屬軟管與料流檢測器引出線連接

有載、輕載、重載分別由三組常開觸點輸出，供用戶使用。
